Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стеклянная кромкозагибочная машина: | машина стеклянного двойного карандаша круглая кромкошлифовальная | Стеклянный тариф передачи: | 0.5~8м/мин |
|---|---|---|---|
| Стеклянная раскосная ошибка:: | ±0.5мм/㎡ | Толщина отростчатого стекла: | Стандарт 3~12мм |
| Количество моторов: | 14 | Сертификация: | CE/ISO9001:2008 |
| Выделить: | Стеклянный двойной кромкострогательный станок,Стеклянная двойная кромкозагибочная машина |
||
Машина КНК 14 шпинделей стеклянная скашивая для индустрии обрабатывая, 380В 50Хз
| Упаковывая детали: | пакет экспорта стандартный |
|---|---|
| Деталь доставки: | Погруженный в 50 днях после оплаты |
Число моторов: 12/14 (принятое кустомеризатион)
Толщина отростчатого стекла: Тип стандарт: 3~12мм
Ошибка параллели стекла: ±0.2мм/м
Стеклянная раскосная ошибка: ±0.5мм/㎡
Ошибка ширины располагая: ±0.1мм/㎡
Стеклянный тариф передачи: 0.5~8м/мин
Стеклянный двойной кромкострогательный станок карандаша, машина стеклянного двойного карандаша 6 моторов круглая кромкошлифовальная, машина стеклянного двойного карандаша 8 моторов круглая кромкошлифовальная, машина стеклянного двойного карандаша 10 моторов круглая кромкошлифовальная, стеклянная двойная круглая кромкозагибочная машина, машина стеклянного карандаша 10 моторов круглая двойная кромкошлифовальная

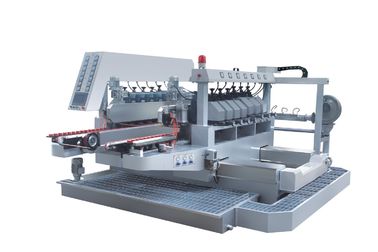

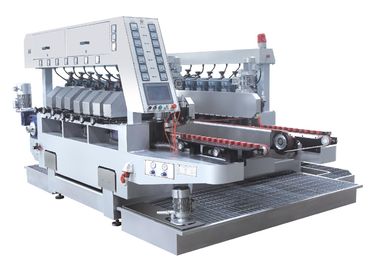

2,2, физическая карта
2,3, расположение из абразивного диска и диаграмма распределения силы мотора:
2,4, конфигурация БИИ14 меля головы
|
Но.1 Молоть колесо |
Но.2 Молоть колесо |
Но.3 Молоть колесо |
Но.4 Молоть колесо |
Но.5 Молоть колесо |
Но.6 Молоть колесо |
Но.7 Молоть колесо |
| 100# | 180# | 240# | БК | 60# | 60# | 60# |
|
Диамант колесо |
Диамант колесо |
Диамант колесо |
Полировать колесо |
Полировать колесо |
Полировать колесо |
Полировать колесо |
Примечание: номер и тип оборудования для меля головы можно отрегулировать согласно покупательскому спросу.
2,5, основные технические параметры:
| число моторов | 14 | Модель пояса | АТ20 | ||||||||||
| Ошибка параллели стекла | ±0.2мм/м | Толщина отростчатого стекла | 3~12мм | ||||||||||
| Стеклянная раскосная ошибка | ±0.5мм/㎡ | Ошибка ширины располагая | ±0.1мм/㎡ | ||||||||||
| Максимальное меля дно | 3мм | Стеклянный тариф передачи | 0.5~8м/мин | ||||||||||
| Пневматическое давление деятельности | 0.6~0.8Мпа | Источник питания | 380V/ 50Хз/3П | ||||||||||
| Полная сила | 35Кв | Вес | 6600кг | ||||||||||
| Внешний размер |
Продукт Тип |
2514 | 2014 | 1614 | 1014 |
Длина Л=3900мм Хайгх Х=1900мм |
|||||||
|
Ширина В/мм |
4250 | 3750 | 3350 | 2750 | |||||||||
|
Стекло обрабатывая таблицу сизе/мм и корреспонденции пояса
|
|||||||||||||
| Тип продукта | 2514- а | 2014 - а | 1614 - а | 1014 - а | 1614 - е | 1014 - е | |||||||
|
Стекло обрабатывая сизе/мм |
200~2500 | 200~2000 | 200~1600 | 200~1000 | 70~1600 | 70~1000 | |||||||
|
Корреспонденция пояса таблица |
вверх по | АТ20 50мм | АТ20 50мм | АТ20 50мм | АТ20 50мм | АТ20 25мм | АТ20 25мм | ||||||
| вниз | АТ20 50мм | АТ20 50мм | АТ20 50мм | АТ20 50мм | АТ20 25мм | АТ20 25мм | |||||||
Примечание:
1. Кромкошлифовальный выход может достигнуть 98%, (за исключением искусственной деятельности и сырцовых факторов)
2. Окаимите единообразие яркости, без критических края и отказа края, етк
2,6, главная таблица конфигурации:
| Механические материалы, конфигурация частей | ||||
|
Меля мотор |
поставщик | Шанхай АББ | ||
| спецификация | 380В/50Хз | |||
| модель | КМАТ80Л-2: таблица 3кв-14 | |||
|
Привод транспортера мотор |
поставщик | МОНТЭКА | ||
| спецификация | переменный мотор частоты 2.2КВ | |||
| Линейный проводник | поставщик | Тайвань ХИВИН | ||
| спецификация | 45-3000 | |||
| Винт шарика | поставщик | Тайвань ХИВИН | ||
| Главный подшипник | поставщик | НСК Харбин | ||
| Брикетирование пояса | поставщик | Домодельная, который подвергли механической обработке часть | ||
| Привод уменьшения | поставщик | МОНТЭКА | ||
|
переменная-фрекен губернатор се
|
поставщик | Шнайдер | ||
| спецификация | 2.2КВ | |||
| модель | АТВ310ХУ22Н4 | |||
|
Чередовать настоящий контактор |
поставщик | Шнайдер | ||
| спецификация | 1801К 1810К | |||
| модель | ЛК1-Д1801К, ЛК1-Д1810К | |||
| Термальное реле | поставщик | Шнайдер | ||
| имя | ЛРД-К | |||
|
Промежуточный реле |
спецификация | Шнайдер | ||
| модель | МИ4Н ДК24В | |||
|
Постоянный ток источник питания
|
поставщик | Шнайдер | ||
| спецификация | 5А | |||
| модель | С-100-24 | |||
|
Расположите кодировщик |
поставщик | ТАМАГАВА (Япония) | ||
| спецификация | 1000пульсе | |||
| модель | ЭЛ38А1000С5/28П6С6ПР2 | |||
| датчик | поставщик | МД/СС03/ОН-1А (Италия) | ||
|
программабле ПЛК |
поставщик | Шнайдер | ||
| спецификация | Выход реле | |||
| модель | ТМ241К40Р | |||
|

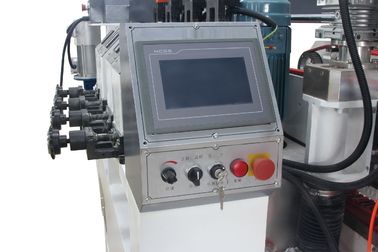

Экран касания |
поставщик | МКГС | ||
| спецификация | ||||
| модель | ТПК101Ти | |||
| Часть первоначального электрического контроля | ||||
| Электрический провод | поставщик | Жуджянг | ||
|
Цепь сопротивления кабель |
поставщик | Индустрия ко звона Фошан | ||
| спецификация | Цепь ДИ35драг | |||
| Переключатель предела | поставщик | Клоните (Тайвань) | ||
| модель | КЗ7311 | |||
|
Пневматический элемент |
поставщик | Воздух ТАК | ||
| Кнопки, света | поставщик | Шнайдер | ||
Примечание: это стандартная конфигурация, если любое изменение в вышеуказанных изменениях под условием таких же
качество.
Минимальный размер общего отростчатого стекла 160мм*160мм, минимальный размер толщины 2мм.Тхэ самый толстый зависит от требований и качества абразивного диска. Стеклянный двойной кромкострогательный станок карандаша, машина стеклянного двойного карандаша 6 моторов круглая кромкошлифовальная, машина стеклянного двойного карандаша 8 моторов круглая кромкошлифовальная, машина стеклянного двойного карандаша 10 моторов круглая кромкошлифовальная, стеклянная двойная круглая кромкозагибочная машина, машина стеклянного карандаша 10 моторов круглая двойная кромкошлифовальная, машина стеклянного двойного карандаша 12 моторов круглая кромкошлифовальная, машина стеклянного двойного карандаша 14 моторов круглая кромкошлифовальная.
Эта машина имеет предварительные структуры, компоненты точности, восхитительную технологию собрания, хорошие штуцеры, стабилизированное свойство, превосходное качество, легкую деятельность и просто обслуживание.
Обрабатывающ стеклянную раскосную ошибку не позднее 0,5 мм, ошибка не позднее 0.1мм, скашивая баланс параллелизма , ясные углы, никакой край сброса давления, круглый край феноменон.10 едет на автомобиле стеклянный двойной кромкострогательный станок карандаша, кромкострогательный станок карандаша 8 моторов стеклянный двойной, кромкострогательный станок карандаша 6 моторов стеклянный двойной, кромкострогательный станок карандаша 12 моторов стеклянный двойной, кромкострогательный станок карандаша 14 моторов стеклянный двойной.
Соответствующее для обработки всех видов высокосортного загерметизированных изолируя стекла и приборов стеклянных. Можно расширить код лазера тогда определяет режим автоматического управления.
Наша фабрика
Наше обслуживание
* дознание и советуя с поддержка.
* осмотрите нашу фабрику.
* тренировка как установить машину, тренировку как использовать машину.
* инженеры доступные обслуживать машинное оборудование за морем.
Упаковка & доставка
